Бесконтактное электронное зажигание "Сонар-ИК"

Технические характеристики:

Назначение
Бесконтактное электронное зажигание "Сонар-ИК" предназначено для модернизации штатной системы зажигания автомобилей Ваз 2101, Ваз 2102, Ваз 2103, Ваз 2104, Ваз 2105, Ваз 2106, Ваз 2107, оснащённых катушкой зажигания Б 117А.

Принцип действия

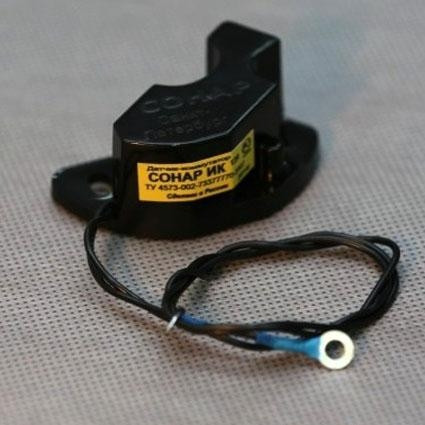

"Сонар-ИК" представляет собой объединенные в одном корпусе оптический инфракрасный датчик момента зажигания и электронный коммутатор ток катушки зажигания и индикатор настройки положения. "Сонар-ИК" устанавливается под крышкой трамблёра вместо контактной пары на ее штатное место. Инфракрасный датчик содержит: источник инфракрасного излучения, формирователь светового потока и фотоприемник. Сформированный определенным образом световой поток периодически прерывается вращающимся кулачком трамблера. Это прерывание воспринимается фотоприемником и через усилитель управляет силовым электронным ключом, прерывающим ток через катушку зажигания, в результате чего и возникает искровой разряд.

Основные свойства
"Сонар-ИК" обеспечивает высокую стабильность параметров системы зажигания во время эксплуатации, поскольку он не содержит механических (обгорающих и истирающихся элементов).
"Сонар-ИК" обеспечивает высокое качество электрических параметров:
- более высокое напряжение (около 400В) на первичной обмотке катушки зажигания.
- высокая скорость нарастания напряжения на катушке зажигания, как следствие, более надежное искрообразование в условиях повышенной влажности и старения изоляции.

Технические характеристики
Напряжение бортовой сети номинальное.............................13,5В
Напряжение на первичной обмотке катушки зажигания....350-400В
Сопротивление первичной обмотки катушки зажигания....2,5-3.5Ом

Установка

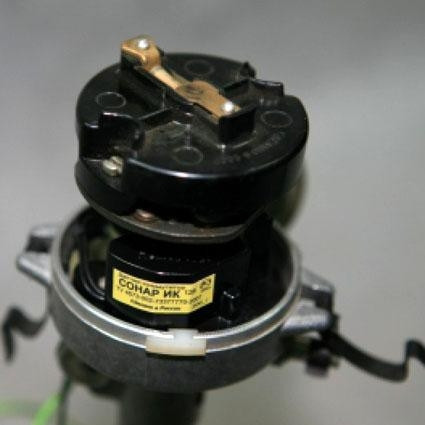

"Сонар-ИК" устанавливается под крышкой трамблера на место механического контакта прерывателя. Рекомендуется следующая последовательность действий:
1. Выключить зажигание.
2. Снять крышку трамблера, отвернуть винты крепления контакта прерывателя, отпустить винт крепления клеммы провода контакта прерывателя, освободить провод и вынуть контакт прерывателя, очистить установочное место сухой чистой тряпкой.
3. При использовании "Сонар-ИК" конденсатор трамблера можно отключить.
4. На место контакта прерывателя установить "Сонар-ИК". Прежде чем завернуть винты крепления убедитесь, что на установочной поверхности нет неровностей и "Сонар-ИК" плотно к ней прилегает, так как это очень важно для хорошего отвода тепла от силового ключа "Сонар-ИК". Завернуть винты крепления "Сонар-ИК", не затягивая их.
5. Короткий провод с клеммой подключить на штатное место внутри трамблера, другой длинный провод вывести из трамблера через отверстие в нижней алюминиевой части корпуса и закрепить его (например: изолентой на тонкой цилиндрической части корпуса трамблера). На выведенный из трамблера провод присоединить контактную клемму, обжав её на проводе с помощью плоскогубцев (лучше пропаять), подключить этот провод на клемму "+Б" катушки зажигания. С другой клеммы катушки зажигания отключить провод, идущий на прерыватель трамблера. Это необходимо для исключения искрообразования в процессе регулировки системы "Сонар-ИК".

Регулировка
В процессе регулировки необходимо установить "Сонар-ИК" в определённое положение относительно кулачка трамблера. Контролировать это положение с помощью индикаторного устройства (двухцветный светодиод), которое находится в месте вывода проводов из корпуса "Сонар-ИК".
Включить зажигание. Повернуть кулачок трамблера (либо повернуть корпус трамблера, ослабив гайку крепления на угол не менее 90 град.). Индикатор должен светиться или мигать красным светом. Немного повернуть корпус "Сонар-ИК" по часовой стрелке вокруг винта 1, приближая его к кулачку трамблера (удобно делать отвёрткой, поместив её в зазор между корпусом "Сонар-ИК" и корпусом трамблера).
Повернув корпус трамблера (либо кулачок стартером) наблюдать за характером свечения индикатора. Когда "Сонар-ИК" займёт правильное положение - цвет свечения индикатора начнёт меняться с красного на зелёный. В этом положении следует закрепить "Сонар-ИК" и ещё раз проверить показание индикаторного устройства.
Примечание: при быстром вращении кулачка трамблера (при правильной установке "Сонар-ИК") цвет свечения индикатора будет оранжевый.

Выключить зажигание.

ВНИМАНИЕ!
Убедитесь в плавном, без заеданий вращении основания, на котором установлен "Сонар-ИК", так как это необходимо для нормальной работы вакуумного корректора опережения зажигания. Основание с "Сонар-ИК" должно поворачиваться вручную против часовой стрелки в небольших пределах. Если Вы обнаружили заедание, то причиной может быть высокая головка винта (крепление подшипника основания), находящегося под нижней поверхностью "Сонар-ИК". Следует снять "Сонар-ИК", вывернуть винт и, либо заменить его на винт с более низкой головкой, либо подпилить головку напильником. Операции по установке повторить. Следует также убедиться, что провод, выведенный из трамблера, не задевает подвижные части внутри трамблера. Подключить провод прерывателя трамблера на штатное место катушки зажигания. Закрыть крышку трамблера. Убедиться в нормальном искрообразовании (любым известным способом).
Завести двигатель.
Примечание:
- после установки системы "Сонар-ИК" возможно потребуется установка момента зажигания (любым известным способом).
- во время регулировки "Сонар-ИК" следует исключить попадание на корпус устройства прямых солнечных лучей, а также прямого освещения от осветительных приборов.

Комплект поставки:
Устройство "Сонар-ИК"....................................1 шт.
Паспорт.......................................................1 шт.
Винт...........................................................2 шт.
Шайба гровера..............................................2 шт.
Шайба.........................................................2 шт.
Клемма........................................................1 шт.

Гарантия - 12 месяцев.
